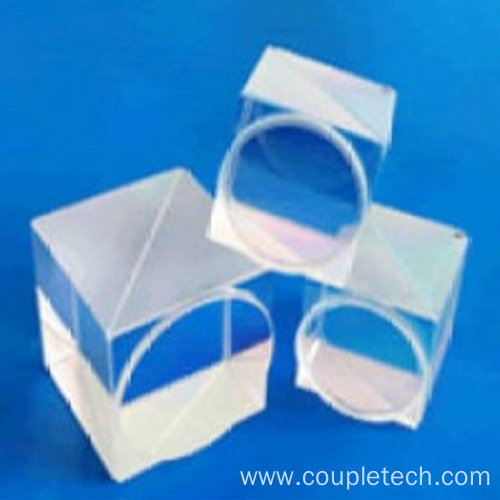

हाई आइसोलेसन उत्पादनहरू भएको हाम्रो अप्टिकल आइसोलेटर बजारमा लोकप्रिय छ। अप्टिकल आइसोलेटर ध्रुवीकरण बीम स्प्लिटर क्यूब (PBS) र क्रिस्टल क्वार्ट्जले बनेको क्वार्टर वेभ प्लेटको संयोजन हो। घटना प्रकाशलाई PBS द्वारा रैखिक रूपमा ध्रुवीकरण गरिएको छ र क्वार्टर वेभ प्लेटद्वारा गोलाकार ध्रुवीकरणमा रूपान्तरण गरिएको छ, यसले प्रकाशलाई मात्र एक दिशामा यात्रा गर्न अनुमति दिन्छ। यदि उभरिरहेको बीमको कुनै पनि भाग आइसोलेटरमा फिर्ता प्रतिबिम्बित हुन्छ भने, क्वार्टर वेभ प्लेटले प्रतिबिम्बित बीमलाई रेखीय ध्रुवीकृत बीममा रूपान्तरण गर्दछ जुन इनपुट बीममा लम्ब हुन्छ। यो बीम त्यसपछि PBS द्वारा अवरुद्ध गरिएको छ र यो प्रणालीको इनपुट पक्षमा फर्किनेछैन।
ब्रान्ड: |
कपलटेक |
सतह गुणस्तर: |
६०/४० |
वेभफ्रन्ट विरूपण: |
<λ/4@632.8nm |
एपर्चर खाली गर्नुहोस्: |
> 90% केन्द्रीय |
सामग्री: |
BK7 र क्रिस्टल क्वार्ट्ज |
आयाम सहिष्णुता: |
+/-0.2 मिमी |
समानान्तरता: |
<3 आर्क मिनेट |
आइसोलेसन: |
>20dB |
ट्रान्समिसन: |
Tp>95%, Ts<1% |
प्रतिबिम्ब: |
रु>९९%, आरपी<५% |
एआर कोटिंग: |
R<0.25%@ सबै प्रवेश द्वारहरूमा केन्द्रीय तरंग लम्बाइ |
|
|
प्याकेजिङ: |
कार्टन प्याकिंग |
उत्पादकता: |
प्रति वर्ष 2000 पीसी |
यातायात: |
हावा |
उत्पतिस्थान: |
चीन |
HS कोड: |
9002909090 |
भुक्तानी प्रकार: |
x |
इन्कोटर्म: |
एफओबी, सीएफआर, सीआईएफ, एफसीए, सीपीटी |
डेलिभरी समय: |
30 दिन |
बिक्री इकाईहरू: झोला/झोला
प्याकेज प्रकार: कार्टन प्याकिंग
अप्टिकल आइसोलेटर भनेको ध्रुवीकरण बीम स्प्लिटर क्यूब (PBS) र क्रिस्टल क्वार्ट्जले बनेको क्वार्टर वेभ प्लेटको संयोजन हो। घटना प्रकाशलाई PBS द्वारा रैखिक रूपमा ध्रुवीकरण गरिएको छ र क्वार्टर वेभ प्लेटद्वारा गोलाकार ध्रुवीकरणमा रूपान्तरण गरिएको छ, यसले प्रकाशलाई मात्र एक दिशामा यात्रा गर्न अनुमति दिन्छ। यदि उभरिरहेको बीमको कुनै पनि भाग आइसोलेटरमा फिर्ता प्रतिबिम्बित हुन्छ भने, क्वार्टर वेभ प्लेटले प्रतिबिम्बित बीमलाई रेखीय ध्रुवीकृत बीममा रूपान्तरण गर्नेछ जुन इनपुट बीममा लम्ब हुन्छ। यो बीम त्यसपछि PBS द्वारा अवरुद्ध गरिएको छ र यो प्रणालीको इनपुट पक्षमा फर्किनेछैन।
एक अप्टिकल आइसोलेटर एक अप्टिकल तत्व हो जसले केवल एक दिशामा प्रकाशको प्रसारणलाई अनुमति दिन्छ। यो सामान्यतया लेजर गुहा जस्तै अप्टिकल ओसिलेटरमा अनावश्यक प्रतिक्रिया रोक्न प्रयोग गरिन्छ। यो एक ब्लक अप्टिकल प्रतिक्रिया हो, रैखिक ध्रुवीकृत प्रकाश को निष्क्रिय अलगाव संग, यो ध्रुवीकरण अप्टिक को एक प्रकार को रूप मा उच्च अलगाव छ।
