PCD02 POCKELS सेल चालक

हाम्रो PCD02 POCKELS CELLS DRIVER उत्पादनहरू बजारमा लोकप्रिय छन्। एक ठोस-स्टेट लेजरमा इलेक्ट्रो-अप्टिकल क्यू-स्विचहरू (पोकल्स सेलहरू) को नियन्त्रणको लागि उच्च भोल्टेज पल्सहरूको उत्पादन। द्रुत HV (10 ns भन्दा कम) किनारा उत्कृष्ट पूर्व र पोस्ट-पल्स कन्ट्रास्ट सुनिश्चित गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

PCD02 POCKELS सेल चालक

उत्पादन विशेषताहरू

मोडेल नम्बर: PCD02

ब्रान्ड: Coupletech

आपूर्ति क्षमता र अतिरिक्त जानकारी

प्याकेजिङ:	कार्टन प्याकिंग	उत्पादकता:	चीन
यातायात:	महासागर, भूमि, वायु	उत्पतिस्थान:	जिनान
आपूर्ति क्षमता:	1000pcs	HS कोड:	9013901000

प्याकेजिङ र डेलिभरी

बिक्री इकाईहरू: झोला/झोला

प्याकेज प्रकार: कार्टन प्याकिंग

आवेदन:

सोलिड-स्टेट लेजरमा इलेक्ट्रो-अप्टिकल क्यू-स्विचहरू (पोकेल्स सेलहरू) को नियन्त्रणको लागि उच्च भोल्टेज पल्सहरूको उत्पादन। द्रुत HV (10 ns भन्दा कम) किनारा उत्कृष्ट पूर्व र पोस्ट-पल्स कन्ट्रास्ट सुनिश्चित गर्दछ।

विशेषताहरु:

â— द्रुत HV वृद्धि/पतन समय: <10 एनएस

â— HV पल्स आयाम: 4.0 kV सम्म

- पल्स दोहोरिने दर: 1000Hz सम्म

â— जिटर, आउटपुटमा प्रणाली इनपुट: <1.8ns

â— TTL (CMOS) इनपुट सिग्नल आवश्यक (3.3/5V, अप्टो-पृथक)

- बिल्ट-इन उच्च-भोल्टेज स्रोत

â — HV भोल्टेज नियन्त्रण: "HV प्रोग्राम" पोटेन्टियोमिटर वा एनालग इनपुट।

निर्दिष्टीकरण:

HV पल्स आयाम	१.०~४.०	kV
उदय / पतन समय	â‰¤ १०	ns	लोड क्षमता: 10PF
HV पल्स जिटर	â‰¤ १.८	ns
रिकभरी समय	‰¤ ५०	µs
भोल्टेज आपूर्ति	12	गाविस	12±0.5 V, <150 mA
HV पल्स पुनरावृत्ति दर	०~२०००	Hz
बाह्य ट्रिगर पल्स आयाम आवश्यकता	३.३–५ वी	V	अप्टो-पृथक
HV पल्स ढिलाइ	७०~९०	ns
आयामहरू	६०३५२०	mm
सञ्चालन तापमान	-३०~६०	℃

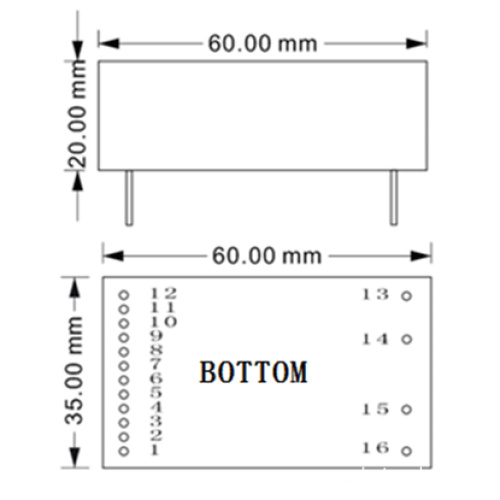

PCD02 को रूपरेखा रेखाचित्र:

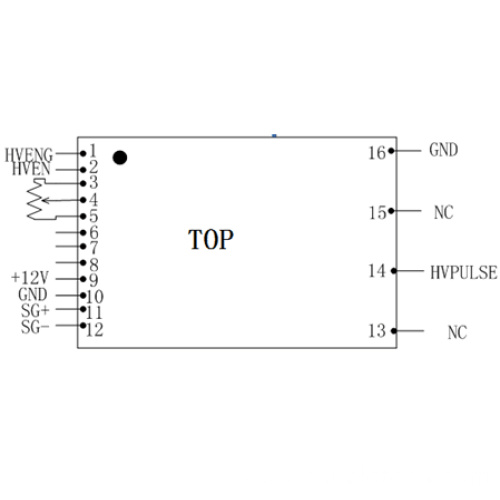

PIN	पदनाम	DESCRIPTION
1	EN+	PIN1PIN2 द्वारा उच्च भोल्टेज आउटपुट सक्षम गरिएको छ ([1" - असक्षम गर्नुहोस्, [0" - सक्षम गर्नुहोस्)
2	EN-
9	+12V	इनपुट पावर सप्लाई
10	GND	बिजुली आपूर्तिबाट फर्कनुहोस्
11	SG+	PIN11 PIN12 मा [0" वा "1" को चरणले Pockels सेलमा QSwitched पल्स बनाउँछ
12	SG-
13	NC
14	+HVPULSE	Q-स्विच इलेक्ट्रोड: HV पल्स आउटपुट
15	NC
16	GND	Q-स्विच इलेक्ट्रोड: GND
3	HV कार्यक्रम १	HV भोल्टेज नियन्त्रण: [HV कार्यक्रम" पोटेन्टियोमिटर
4	HV कार्यक्रम २
5	HV कार्यक्रम ३
6	NC
7	NC
8	NC

l [0" भनेको तार्किक 0 निम्न स्तर (0V), [1" भनेको तार्किक 1 उच्च स्तर (3.3/5V) हो।

l [NC" को अर्थ कुनै जडान छैन

विद्युतीय ब्लक-चित्र:

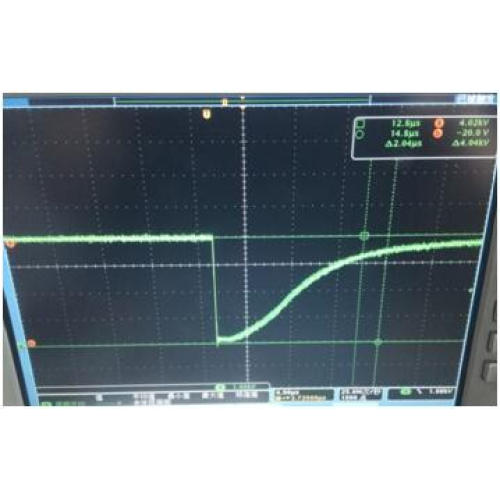

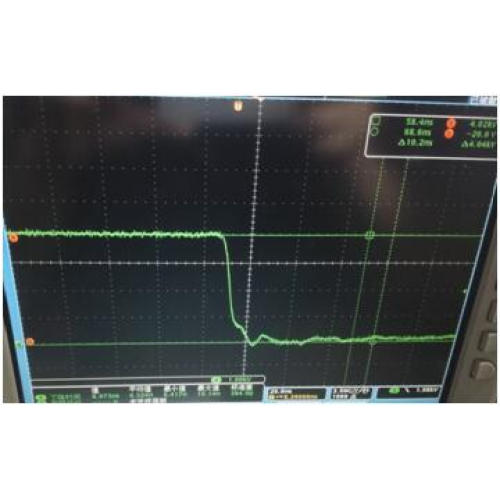

सामान्य आउटपुट:

PCD02 को डेमो बोर्ड:
