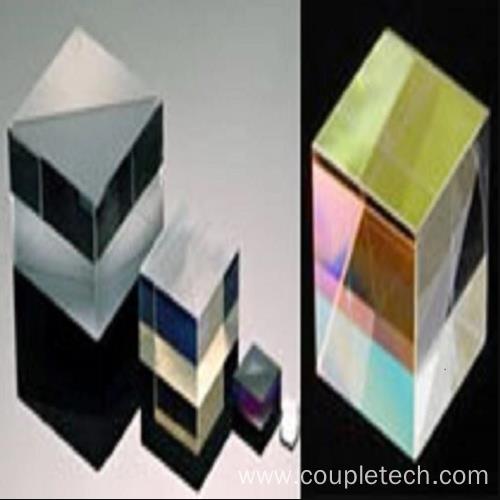

ध्रुवीकरण बीम स्प्लिटर क्यूब्स (पीबीएस क्यूब)

ध्रुवीकरण बीम स्प्लिटर क्यूबहरू (पीबीएस क्यूब) सिमेन्ट गरिएको दुई सटीक उच्च सहिष्णुता राइट कोण अप्टिकल प्रिज्महरूद्वारा निर्माण गरिन्छ; एउटा प्रिज्मको कर्ण ध्रुवीकरण डाइइलेक्ट्रिक कोटिंगको साथ लेपित हुन्छ। यसले अनियमित रूपमा ध्रुवीकृत बीमहरूलाई दुई ओर्थोगोनल, रैखिक, ध्रुवीकृत घटकहरूमा बनाउँछ। S-ध्रुवीकृत प्रकाश 90 डिग्री कोणमा परावर्तित हुन्छ जबकि P-ध्रुवीकृत प्रकाश प्रसारित हुन्छ। PBS क्यूबलाई पोलराइजर, बिम स्प्लिटर वा पोलराइजिंग अप्टिक फिल्डमा बिम कम्बाइनरको रूपमा प्रयोग गर्न सकिन्छ। इनपुट बीमसँग समानान्तर हुने आउटपुट बीमलाई पी-पोलराइज्ड बीम भनिन्छ जबकि अर्थोगोनल आउटपुट बीमलाई एस-पोलराइज्ड बीम भनिन्छ।

300:1 देखि 1000:1 सम्मको विलुप्त अनुपात भएको PBS क्यूब पोलाराइजर उपलब्ध छन्, Coupletech बाट पोलराइजेशन बीमस्प्लिटर वा बीम कम्बाइनरहरू कोटिंग्सको धेरै फराकिलो दायरा छन्: जस्तै संकीर्ण ब्यान्ड: 488nm, 532nm, 632.8nm, 895nm,800nm,800nm,800 , 1064nm, 1310nm, 1550nm र ब्रोडब्यान्ड: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm। Coupletech बाट Beamsplitter को आकार 5 x 5 x 5mm3, 9 x 9 x 9mm3, 10 x 10 x 10mm3, 12.7 x 12.7 x 12.7mm3, 15 x 15 x 15mm3, 20 x 20 x 20mm3, 20 x 20 x 204mm र 25 x 4 mm। , अन्य आकार अनुकूलित गर्न सकिन्छ। ध्रुवीकरण बीम स्प्लिटर प्राय: ध्रुवीकरण अप्टिक्स सामग्री र अप्टिकल तत्वहरूको रूपमा प्रयोग गरिन्छ।
